Torze tyčí

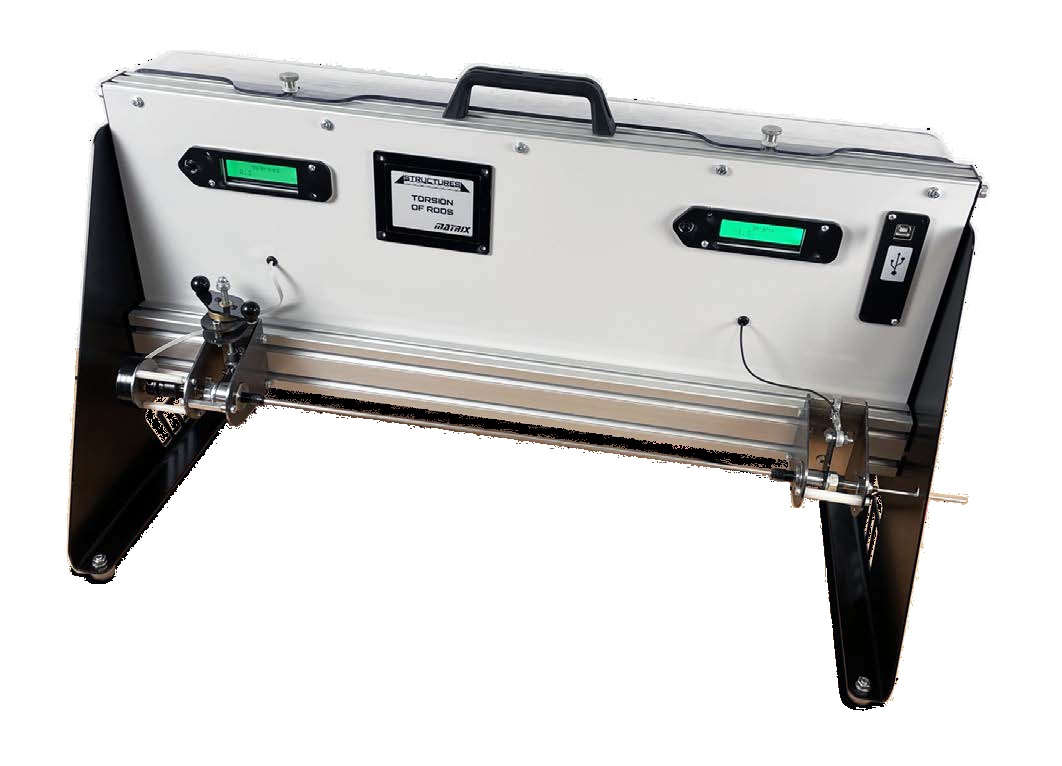

Popis Výukové cíle / experimenty: • Torzní vzorec • Vztah mezi délkou tyče a úhlem natočení • Materiál tyče a úhlová výchylka—modul pružnosti (tření) (G) • Rozměry průřezu tyče a torze — sekundární polární moment plochy (J) Torze tyčí Tato sada umožňuje studentům pochopit torzní elastické vlastnosti tyčí. Studenti si vybírají z nabídky zkušebních tyčí a připevní je na experimentální pracovní panel. Mohou nastavit vzdálenost mezi sklíčidly pro testy na různé délce tyče. Každé sklíčidlo obsahuje ukazatele, které pracují se stupnicí na platformě pro přesnost polohování. Studenti aplikují úhlovou výchylku na vzorek pomocí sklíčidla, které obsahuje přesný potenciometr k měření úhlové výchylky, která se následně zobrazí na LCD displeji. Druhé sklíčidlo se připojuje k siloměru pro měření výsledného točivého momentu, který se zobrazí na druhém LCD displeji. Studenti používají učebnici rovnice nosníku pro předpovídání vztahu průhybu a krouticího momentu a porovnání vypočtených výsledků s naměřené výsledky. Toto pomáhá potvrdit spolehlivost učebnicových rovnic s přesností výsledků pokusů. Tento produkt obsahuje sadu tyčí z různých kovů pro srovnání elastických vlastností, rozměrů a Sekundárního polárního momentu plochy (hodnota ‚J‘). To také umožňuje studentovi měnit efektivní délku tyčí, aby viděl, jak to ovlivní velikost výchylky pro daný moment. Výstup úhlu a siloměru je připojen k USB konektoru pro sběr dat pomocí USB kabelu.
