3D-Robot 24V - Simulation

Popis fischertechnik
Dokončený tréninkový a simulační model

Ideální simulační a demonstrační model pro školení a průmyslovou automatizaci
Sestavený, stabilní tréninkový model
Upevňuje se na pevnou dřevěnou desku, model zabalený v pevné krabici
Volitelně k dispozici ve standardním napětí 9 V a v celosvětovém průmyslovém standardu 24 V
POZOR: pro provoz je naprosto nezbytné ovládání PLC 24V

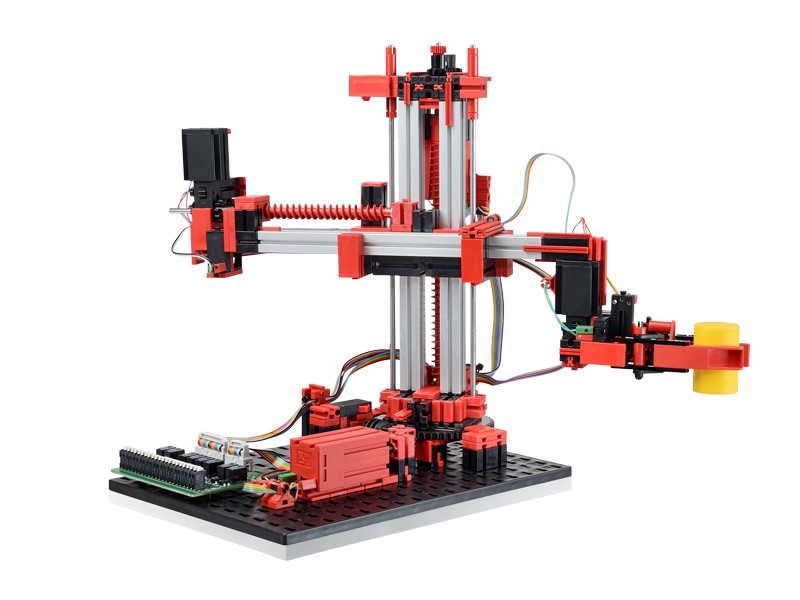

Tříosý robot s upínacími kleštěmi rychle a přesně umisťuje obrobky do trojrozměrného prostoru. Stupně volnosti: Osa 1: otočení o 180 °, osa 2: vpřed / zpět o 90 mm, osa 3: zvýšení / snížení o 150 mm. Model lze ideálně kombinovat s tréninkovými modely „dopravní pás“, „děrovací stroj“ a „dopravní linka“.

Připojení k řízení PLC: Model má desku s obvody s relé pro obrácení směru otáčení motorů. Všechny vstupy a výstupy mohou být připojeny ke konektoru jack (26 pinů, rozteč 2,54 mm) nebo k sériovým terminálům se zásuvnými terminály.

Technické údaje:
Digitální vstupy: 8
Výstupy 24 V: 8


Velikost balení: 48 x 40 x 22 cm
Hmotnost: 2700 g
Systémové předpoklady softwaru: Řízení PLC
Systém napájení (baterie): 24V
